快速理解STM32位带操作原理和用途

提到位带操作,可能很多人都不太熟悉,但如果说到控制IO,那么相信大家一定都很熟悉。在某些项目中,为了达到最大的IO控制效率,会采用位带操作。下面,让我们简单地了解一下位带操作的一些内容。

一、初识位带操作

Bit-banding(简称“位带”)也有人叫做“位段”。当设备支持位带操作时,普通的加载/存储指令就可以用来读写单个比特。

许多朋友都是从学习51单片机开始的,那么大家都知道P1.1这个引脚可以单独控制,我们操作的就是这个引脚上的一个比特位。

然而,在STM32中不能直接操作寄存器的某一个比特位,例如我们无法直接控制PA端口输出数据寄存器中的ODR1,如下图所示:

image-20231208205950774
image-20231208205950774

STM32F1内核Cortex-M3早就考虑到了这个问题,为了能达到直接操作ODR1这类Bit位,就在内核中开辟了一块地址区域(位带别名):可以将ODR1这类Bit位(位带区)映射到位带别名区域对应的地址,只需要操作映射后的地址,就可以实现操作这个ODR1位了。

简单来说就是映射操作,只是这个映射操作有许多约定要遵循。

二、位带操作中的映射关系

在Cortex-M3中有两个区实现了位带操作,其中一个是 SRAM区的最低 1MB 范围,第二个则是片内外设区的最低 1MB 范围。

这两个区域如下图红色标注的区域:

640
640

这两个1MB将分别映射到另外两个地址区域:

1.SRAM区的最低1MB(0x2000 0000 — 0x200F FFFF) 映射到(0x2200 0000 — 0x23FF FFFF)。

2.片内外设区的最低1MB(0x4000 0000 — 0x400F FFFF)映射到(0x4200 0000 — 0x43FF FFFF)。

其实就是映射到偏移(距离自身)0x0200 0000外的32MB空间(位带别名区),如下图****SRAM区****映射关系:

image-20231208210018817
image-20231208210018817

提示:看图中的有颜色的8Bit,它是映射到偏移0x0200 0000外的32Bit(4Byte)空间上。我们读写0x2200 0000这个地址,其实就是操作0x2000 0000中的Bit0位。

这就是所谓的“比特的膨胀对应关系”,1Bit膨胀到32Bit(4字节)。4字节对应的就是那1Bit位的地址,而这个地址中的数据只有最低一位才有效(LSB)。

解释上面多处出现的关键词

位带区:支持位带操作的地址区;

位带别名:对别名地址的访问最终作用到位带区的访问上;

三、位带区->别名区计算公式

位带操作的主要目的:通过Bit位地址(A)计算得到别名区地址(AliasAddr)。

1.SARM区计算公式

AliasAddr = 0x22000000 + ((A‐0x20000000)8+n)4 = **0**x22000000+(A-0x20000000)*32 + n*4**

2.片上外设区计算公式

AliasAddr = 0x42000000 + ((A-0x40000000)*8+n)*4 = 0x42000000+(A-0x40000000)*32 + n*4

由于映射关系一样,所以公式原理也一样,只是地址不一样。计算公式需要结合上图比特的膨胀对应关系来理解。

*8:1个字4个字节;

*4:1个字节8Bit;

四、代码实现

利用上面计算公式,代码实现的过程就很简单,我们的目的就是对“AliasAddr”这个地址进行读写操作。

1.RAM位带操作宏定义

#define BITBAND_RAM(RAM, BIT) (*((uint32_t volatile*)(0x22000000u + (((uint32_t)&(RAM) - (uint32_t)0x20000000u)

2.外设寄存器位带宏定义

#define BITBAND_REG(REG, BIT) (*((uint32_t volatile*)(0x42000000u + (((uint32_t)&(REG) - (uint32_t)0x40000000u)

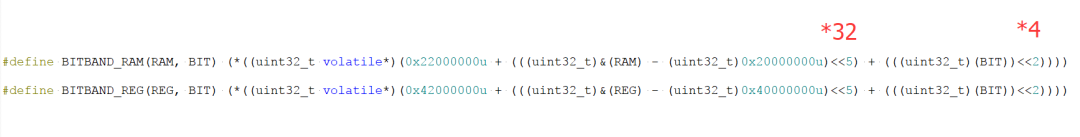

方便大家对比,给一个截图:


A.RAM地址0x20001000Bit1位写0

BITBAND_RAM(*(uint32_t *)0x20001000, 1) = 0;

B.读取RAM地址0x20001000Bit1

uint8_t Val;

Val=BITBAND_RAM(*(uint32_t *)0x20001000, 1);

C.对PA1数据输出寄存器输出1

BITBAND_REG(GPIOA->ODR, 1) = 1;

D.读取PA1数据输出寄存器

uint8_t Val;

Val=BITBAND_REG(GPIOA->ODR, 1);

这里就是操作某一个地址,类似于操作指针一样;

五、位带操作优缺点

1.优点

相比直接操作寄存器代码更简洁,运行效率更高。避免在多任务,或中断时出现紊乱等。

2.缺点

操作不当(传入地址参数不对),容易出现总线Fault。

六、说明

关于Cortex-M3的位带操作,详情可以参看Cortex-M3技术参考手册(权威指南)。

我了解Cortex-M处理器中,Cortex-M3、Cortex-M4都具有位带操作,Cortex-M0,Cortex-M+好像不支持。具体可以下载相关的技术参考手册查看。
