嵌入式开发常用的软件架构！

引言

尽管大家对单片机程序并不陌生，但真正考虑到其架构的使用可能并不多见。然而，随着程序数量的增加，考虑架构变得非常必要。

1. 时间片轮询法

时间片轮询法是一种介于前后台顺序执行法和操作系统之间的程序架构设计方案。该设计方案旨在帮助嵌入式软件开发者更有效地处理复杂性。在嵌入式软件开发中，如果遇到以下情况，时间片轮询法可能是最佳选择：

• 当前需求设计不需要完全依赖操作系统。

任务函数无需时刻执行，存在间隔时间(比如按键，一般情况下，都需要软件防抖，初学者的做法通常是延时10ms左右再去判断，但10ms极大浪费了CPU的资源，在这段时间内CPU完全可以处理很多其他事情)

实时性有一定的要求。

该设计方案需要使用一个定时器，一般情况下定时1ms即可（定时时间可随意定，但中断过于频繁效率就低，中断太长，实时性差），因此需要考虑到每个任务函数的执行时间，建议不能超过1ms（能通过程序优化缩短执行时间则最好优化，如果不能优化的，则必须保证该任务的执行周期必须远大于任务所执行的耗时时间），同时要求主循环或任务函数中不能存在毫秒级别的延时。

以下介绍两种不同的实现方案，分别针对无函数指针概念的朋友和想进一步学习的朋友。

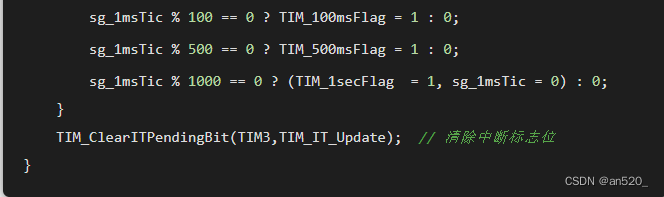

1、无函数指针的设计方式

2、含函数指针的设计方式

二、操作系统

嵌入式操作系统EOS(Embedded OperatingSystem)是一种用途广泛的系统软件，过去它主要应用于工业控制和国防系统领域，而对于单片机来说，比较常用的有UCOS、FreeRTOS、RT-Thread Nano和RTX 等多种抢占式操作系统(其他如Linux等操作系统不适用于单片机)

操作系统和“时间片轮询法”，在任务执行方面来说，操作系统对每个任务的耗时没有过多的要求，需要通过设置每个任务的优先级，在高优先级的任务就绪时，会抢占低优先级的任务；操作系统相对复杂，因此这里没有详细介绍了。

关于如何选择合适的操作系统(uCOS、FreeRTOS、RTThread、RTX等RTOS的对比之特点：

• uCOS:网上资料丰富，非常适合学习，但是在产品上使用则需要收费。
• FreeRTOS：使用免费，因此很多产品都在用。
• RT-Thread：国产物联网操作系统，有着十分丰富的组件，也免费，资料：RT-Thread文档中心。
• RTX:为ARM和Cortex-M设备设计的免版税，确定性的实时操作系统。

借网上一张对比图：

三、前后台顺序执行法

这是初学者们常用的程序框架设计方案，不用考虑太多东西，代码简单，或者对系统的整体实时性和并发性要求不高；初始化后通过while(1){}或for(;;){}`循环不断调用自己编写完成的函数，也基本不考虑每个函数执行所需要的时间，大部分情况下函数中或多或少都存在毫秒级别的延时等待。

优点：对于初学者来说，这是最容易也是最直观的程序架构，逻辑简单明了，适用于逻辑简单，复杂度比较低的软件开发。

缺点：实时性低，由于每个函数或多或少存在毫秒级别的延时，即使是1ms，也会造成其他函数间隔执行时间的不同，虽然可通过定时器中断的方式，但是前提是中断执行函数花的时间必须短。当程序逻辑复杂度提升时，会导致后来维护人员的大脑混乱，很难理清楚该程序的运行状态。
